SETTIMA低噪音齒輪泵CONTINUUM®系列介紹：
由SETTIMAMECCANICA設計，專利和生產-低噪音齒輪泵，替代齒輪和葉片泵的沉默方式，是節能系統的理想選擇
工業界最重要的要求之一是創造一個更好的工作環境，這是提高效率，降低生產成本和提高工人生活質量的代名詞。操作噪音的減少無疑是朝著這個方向發展的。
液壓泵，尤其是高壓液壓泵，需要噪音和/或振動水平，這些都是某些新應用所不能接受的。這就是為什么Settima設計出一種能夠消除聲發射的新型齒輪泵的主要原因。
SETTIMA低噪音齒輪泵CONTINUUM®系列應用于：海洋、電梯、物料搬運、移動、工具機器、壓力機
SETTIMA低噪音齒輪泵CONTINUUM®系列的功能：無噪音、節能、高粘度
影響液壓噪聲排放的參數是：
-空化
-從齒輪齒之間的捕集流體上升的壓力峰值
-波紋或流量脈動
Continuum®(低噪音齒輪泵)能夠消除這些噪聲原因。
無噪音CONTINUUM®概念
國際專利(專利批準和待定)：
-轉子輪廓
-螺旋步驟
-內力平衡
特別研究的轉子輪廓不會捕獲任何流體體積(沒有封裝室)。Continuum®
的螺旋線路(轉子之間只有一個接觸點)轉子輪廓可以輕柔地傳遞運動并最大限度地減少任何脈動。內部流體靜力機制已經到位，以避免與效率進行權衡。
-在軟管和管道設計中，壓力脈動是最重要的;因?yàn)閴毫γ}動會影響液壓系統的使用壽命。
-噪聲不僅由泵產生，而且在大多數情況下，系統通過放大紋波產生噪聲。隨之而來的壓力下降是顯著的能量消耗和總效率的降低。
Continuum®泵是避免因系統脈動引起的所有問題的正確答案。內部轉子的特殊設計消除了任何氣蝕和任何脈動，驅動無噪音，泵的長壽命和系統以及能量損失減少。
容積效率Continuum®泵的容積效率取決于壓力和速度。Continuum®泵實現了高容積效率。
SETTIMA低噪音齒輪泵CONTINUUM®系列參數：
|
型號 |
28-33-38-47-55-72-92*-106* |
|
法蘭 |
第1組-第2組(歐洲，德國，BKT，SAE-A)-第3組(歐洲，SAE-B)-第4組(SAE-D) |
|
連接 |
BSPP(GAS)-SAE3000/6000PSI-FL4HOLESM6SUØ40DN20(所述連接取決于型號) |
|
安裝位置 |
外部和/或下油 |
|
軸旋轉 |
順時針方向(請以逆時針方式聯系Settima) |
|
軸速度 |
從150到6.500rpm(低于1.000rpm或超過1.800rpm的使用率請聯系Settima) |
|
流程移植 |
從4到220cm3-從6L/min到330L/min(在1.500rpm) |
|
操作壓力 |
最大。連續：275bar取決于型號最大。循環開/關：280bar取決于型號最大。峰值：300bar取決于型號 |
|
入口壓力 |
0.8-3巴(取決于型號)0,8-3巴(基礎型號) |
|
流體 |
-礦物油-合成油 |
|
粘度 |
可能：從5到800cSt**推薦：從32到150cSt起始條件：最高3.000cSt** |
|
環境溫度 |
從-15°C到+60°CDa-15°Ca+60°C |
|
油溫溫度 |
從-15°C到+80°C***Da-15°Ca+80°C*** |
|
污染等級 |
最多8個NAS(18/17/14ISO4406)(適用于超過150bar的重載操作，超過4個工作小時/天，100個循環/天油ISO46)Finoa8NAS(18/17/14ISO4406)(每個lavoroadaltosforzooltre150bar，oltre4orelavorative/giorno，100cicli/giornoolioISO46) |
|
過濾 |
從25到10微米(超過150巴的重型操作，超過4個工作小時/天，100個循環/天油ISO46)Da25a10微米(每個lavoroadaltosforzooltre150bar，oltre4orelavorative/giorno，100cicli/giornoolioISO46) |
|
海豹 |
NBR，FKM(其他應要求提供)NBR，FKM(altriarichiesta) |
|
聲發射 |
從52到63db(A)，在2.950rpmDa52fino，63db(A)，在2.950rpm |
|
法蘭材料 |
鑄鐵吉薩 |
|
泵體 |
擠壓鋁合金Alluminioestruso |

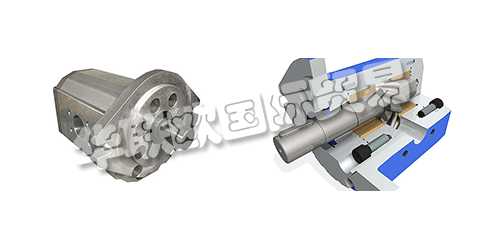

SETTIMA低噪音齒輪泵CONTINUUM®系列相關產品圖片：
