以下是我們?yōu)槟榻B的美國TEKTRONIX探頭ISOVU光隔離探頭產品介紹，深圳市華聯歐國際貿易有限公司正品保證，質量可靠，質優價廉，品質保證，貨期穩定，可提供質量報告，視頻驗貨，一站式采購！如想免費咨詢更多詳情，請來聯系我們！

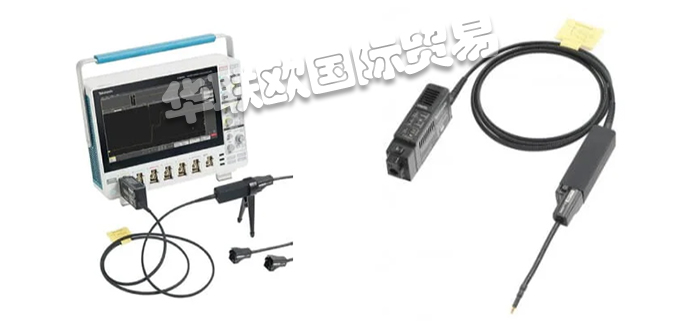

1、美國TEKTRONIX探頭ISOVU光隔離探頭產品介紹
發現非隔離探頭隱藏的快速震蕩的信號。IsoVu™探頭技術實際上通過光學隔離消除了共模干擾。這樣就可以按100V/ns或更快的速度在±60kV的基準電壓上提供精確的差分測量。借助他們的IsoVu Generation 2設計，您能獲得IsoVu技術的所有優勢，但大小僅為原來探頭尺寸的1/5。IsoVu Gen 2探頭憑借多功能MMCX連接器以及無與倫比的帶寬、動態范圍和共模抑制組合，為隔離探頭技術設定新的標準。
美國TEKTRONIX隔離探頭使用電（光學）或RF隔離將探頭的參考電壓與示波器的參考電壓（通常接地）隔離。這使電源設計人員能夠在存在大共模電壓的情況下準確解析高帶寬、高電壓的差分信號。泰克已開發出一項新技術(IsoVu)，該技術使用電隔離在高帶寬內提供同類探頭中優秀的共模抑制性能。與用于測量高壓信號的高帶寬傳統差分探頭相比，隔離性和高頻性相結合的IsoVu探頭為電源設計人員提供更精確的測量結果。
2、美國TEKTRONIX探頭ISOVU更低共模噪聲
IsoVu技術采用光纖供電和光模擬信號路徑，以在測量系統和DUT之間實現完全的電隔離。由于支持探頭在共模電壓下獨立浮動，隔離可大大降低共模干擾。與4、5或6系列MSO相結合，IsoVu提供一種高效、可靠的方式解決快速參考轉換的高帶寬差分信號，從而使您能夠花費更少的時間進行各種“盲目設計”工作：
①電源中的浮動測量
②通過分流電阻測量電流
③調試ESD和EMI敏感性問題
④斷開接地回路
3、美國TEKTRONIX探頭ISOVU帶寬范圍內的高差分電壓
對于傳統差分探頭，您必須在高帶寬和高電壓之間做出選擇。IsoVu探頭采用屏蔽同軸電纜和隔離功能，提供高帶寬和±2500V的差分電壓范圍。第二代IsoVu TIVP探頭提供200 MHz、500 MHz和1 GHz的一系列帶寬，以適合您的預算并構建具有特定項目所需性能的工作平臺。
4、美國TEKTRONIX探頭ISOVU高性能和便捷的連接
IsoVu探頭端部具有一系列連接和附件，性能和可接入性較高。探頭可以直接連接到MMCX連接器，這種連接器價格便宜且使用廣泛。這樣就可以提供穩定的、免提測試點，以及高帶寬和共模抑制。堅硬的金屬主體屏蔽了中心導體，最大程度地減小了接地回路的面積，從而將干擾降至最低。還可提供其他附件使探頭端部能夠用于多種連接方式。另外還提供0.100"和0.200"間距的四方針端部以用于差分電壓大于±250V的場景。當不使用端部時，傳感頭在探頭的SMA連接器處還具有1MΩ和50Ω的可切換端接。此功能可以有效地向任何兼容示波器添加隔離通道。
5、美國TEKTRONIX探頭ISOVU采用節省空間設計的創新技術
第二代IsoVu探頭提供與他們的原始IsoVu探頭相同的帶寬、共模抑制性能和電壓范圍，但尺寸僅為其1/5，且去除單獨的控制器盒。緊湊的探頭和示波器連接器中含激光器和模擬電子技術。較之原始IsoVu探頭，第二代光隔離探頭還具有：
①DC增益精度更佳
②更好的階躍響應特性
③更多內置量程
6、美國TEKTRONIX探頭ISOVU連接簡單，性能更高
IsoVu探頭端部具有一系列可提供高性能和可及性的連接件和附件。例如，MMCX連接器是經濟的、可廣泛使用的連接器，可提供穩定的免手持的測試點，并提供優秀的帶寬和共模抑制。其堅固的金屬主體屏蔽中心導線，并最大程度地減小接地環路面積，從而將干擾降至最低。其他附件也可用于使探頭端部適應多種連接方式。對于需要大于±250V差分電壓的應用，還可另外提供0.100"和0.200"間距的方針端部。不使用探頭時，傳感器探頭在探頭SMA連接器處具有1MΩ和50Ω可切換終端。此功能可以有效地向任何兼容示波器添加隔離通道。
7、美國TEKTRONIX探頭ISOVU設計
IsoVu探頭技術可在基準電壓以100V/ns或更快速度回擺±60kV時提供高達±2500V的精確差分測量。第二代探頭采用IsoVu第2代設計，其尺寸僅為第一代的五分之一，但卻擁有所有的IsoVu技術優勢。憑借通用的MMCX連接器以及帶寬、動態范圍和共模抑制功能的結合，IsoVu Gen 2探頭為隔離探頭技術樹立了新標準，并能夠通過SiC和GaN實現寬帶隙電源設計。IsoVu技術使用光纖供電和光模擬信號路徑，以在測量系統和DUT之間實現完全光電隔離。這種隔離的重要優勢是允許探頭在共模電壓下獨立浮動。
8、美國TEKTRONIX探頭ISOVU應用案例包括
①開關模式電源設計
②寬禁帶GaN和SiC設備的功率FET設計/分析
③逆變器設計
④電機驅動設計
⑤BCI或ESD測量
⑥電流分流器測量
9、美國TEKTRONIX探頭ISOVU型號
①美國TEKTRONIX探頭ISOVU光隔離探頭TIVP02
②美國TEKTRONIX探頭ISOVU光隔離探頭TIVP02L
③美國TEKTRONIX探頭ISOVU光隔離探頭TIVP05
④美國TEKTRONIX探頭ISOVU光隔離探頭TIVP05L
⑤美國TEKTRONIX探頭ISOVU光隔離探頭TIVP1
⑥美國TEKTRONIX探頭ISOVU光隔離探頭TIVP1L
鄭重聲明：內容來源于網絡收集整理，不一定正確，僅作參考;本站僅僅是為了更好地宣傳推廣歐美工控備件等產品信息，方便用戶了解這些歐美工業備品備件，我司非以上品牌的官方授權代理，品牌、商標所有權、型號解釋權都歸原廠商所有。如有問題，請聯系我們。
