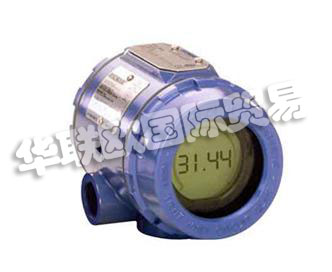

1、BARKSDALE溫度變送器工作原理和結構
1.1BARKSDALE溫度變送器工作原理：一體化BARKSDALE溫度變送器一般由測溫探頭(熱電偶或熱電阻傳感器)和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫熱電阻信號轉換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
熱電偶BARKSDALE溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值(28mA)以使儀表切斷電源。
一體化BARKSDALE溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可*等優點。
一體化BARKSDALE溫度變送器的輸出為統一的4～20mA信號;可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量儀表。
2 操作規程
(1)BARKSDALE溫度變送器的操作：
1)運行：按子端接線圖檢查信號線連接是否正確→接通變送器的電源
2)停運：關閉變送器供電電源
(2)變送器的日常維護
1)通電情況下，嚴禁打開電子單元蓋和端子蓋，允許進行外觀檢查：檢查變送器，配管配線的腐蝕、損壞程度以及其它機械結構件的檢查。
2)零點和滿度調整：禁止在現場打開端子蓋和視窗，只許在控制室內用手持通訊器進行調整。
3)擱爆變送器的修理必須斷電后在安全場所進行。
3 BARKSDALE溫度變送器的安裝
隔爆型變送器的配線方法
(1)隔爆型金屬管布線
1)接線通過鋼電線管，并且管路使密封接頭密封，為防止爆炸氣體或由爆炸引起的火焰轉移，密封、隔絕管路;
2)需要可撓性時，使用隔爆型結構撓性接頭;
3)變送器的端子盒與導線或防爆接頭應該使用錐型螺紋1/2NPT，以及密封管螺紋(G1/2或M20×1.5)，螺紋有效連接不少于6個螺距，并且鎖緊螺母，牢固擰緊;
4)進行防水處理。
(2)隔爆型電纜布線
1)電纜布線的電纜接線，要使用具有隔爆型構造的接線盒;
2) 使用電纜必須絕緣密封性能良好，并與使用環境相適應，外徑為Ф10±0.5mm;
3)對電纜進行必要防護，加防護管;
4)接地應符合GB3836.15標準的要求，其接地電阻不大于1Ω。
5)為確保端子盒的氣密性，導線管螺紋連接時，應加一橡膠密封圈。
接線
(1)接線工作前，要關閉主電源，防止電沖擊。

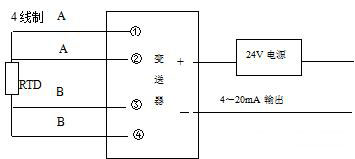

(2)接線端子連接方法(見圖1)
變送器接線圖
(3)擰緊接線螺釘。
(4)變送器安裝、接線后，緊固變送器單元蓋和端子盒，防止雨水進入變送器內部，導致變送器設備不能正常運行。
